Az elektromos vezetékek és kábelek védelmére használt védőcső kiválasztása elsőre egyszerűnek tűnhet. A gyakorlatban azonban könnyen okozhat némi bizonytalanságot, hogy a kábeleket és a védőcsöveket eltérő módon méretezik.
A kábelek méretét általában a vezető keresztmetszetével, mm²-ben adják meg, például 1,5 mm², 2,5 mm², 6 mm² vagy 16 mm². A Symalen™ elektromos védőcsövek ezzel szemben külső átmérő alapján, milliméterben vannak megadva: például 16, 20, 25, 32, 40, 50 vagy 63 mm.
Ez elsőre megtévesztő lehet. A megoldás azonban egyszerű: a kábelgyártók általában megadják a kábel teljes külső átmérőjét a szigeteléssel együtt. Ha ezt az adatot ismerjük, már sokkal könnyebb kiválasztani a megfelelő Symalen™ csövet.
Miért nem elég a kábel keresztmetszete?
Ha egy kábel például 6 mm²-es, ebből még nem derül ki, hogy mekkora védőcső szükséges.
A 6 mm² a vezető keresztmetszetére vonatkozik, nem a teljes kábel méretére. A vezetőt szigetelés és adott esetben külső köpeny veszi körül, amelyek jelentősen növelik a tényleges átmérőt.
A védőcső kiválasztásakor ezért nem a vezető keresztmetszetét kell a cső átmérőjéhez hasonlítani, hanem a teljes, szigetelt kábel külső átmérőjét.
Ezért érdemes mindig megnézni a kábel gyártójának műszaki adatlapját.

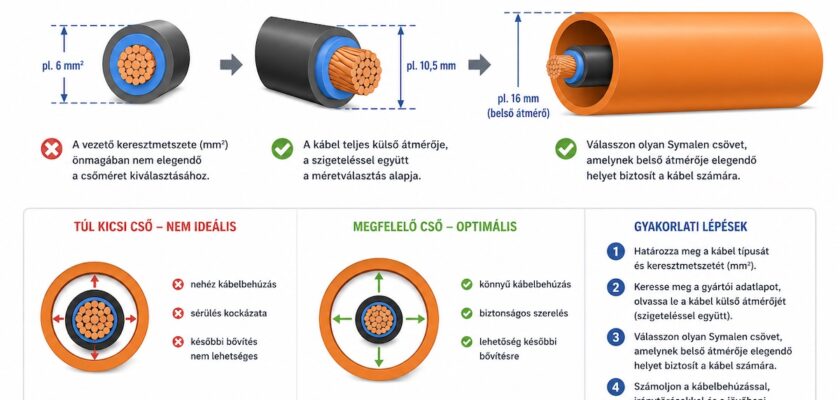

A kábelgyártó által megadott külső átmérő a kulcs
A komolyabb kábelgyártók általában nemcsak a vezető keresztmetszetét, hanem a kész kábel geometriai adatait is feltüntetik. Ezek között jellemzően megtalálható a külső átmérő, amely már a szigetelést és a külső köpenyt is figyelembe veszi.
A kiválasztás logikája tehát:
kábel keresztmetszete → kábel gyártói adatlapja → teljes külső átmérő → megfelelő védőcső.
Ha például egy 10 mm²-es kábel külső átmérője a szigeteléssel együtt 8 mm, akkor már ezt a 8 mm-es értéket kell összevetni a Symalen™ cső belső átmérőjével.
A Symalen™ mérete a külső átmérő
A Symalen™ csövek méretezése névleges külső átmérő alapján történik. A standard méretek között többek között 16, 20, 25, 32, 40, 50 és 63 mm-es változatok találhatók. A falvastagság a cső méretétől és típusától függ.
Ezért fontos, hogy ha például egy Symalen™ cső 25 mm-es, az nem azt jelenti, hogy 25 mm átmérőjű kábel fér bele. A 25 mm a cső külső átmérője, a kábelek számára rendelkezésre álló helyet pedig a belső átmérő határozza meg.
A konkrét termékadatlapot ezért mindig érdemes ellenőrizni.
Egy kábel esetén egyszerűbb a méretezés
Ha egy védőcsőben csak egy kábel fut, a megfelelő méret kiválasztása viszonylag egyszerű.
- Megkeressük a kábel gyártói adatlapját.
- Megnézzük a teljes külső átmérőt.
- Ellenőrizzük a kiválasztott Symalen™ cső belső átmérőjét.
- Olyan méretet választunk, amelyben a kábel megfelelően elhelyezhető és behúzható.
Nem célszerű azonban teljesen szűkre méretezni a rendszert. A kábelnek nemcsak fizikailag kell elférnie, hanem a gyakorlatban be is kell tudni húzni.
A behúzás nehézségét befolyásolja a nyomvonal hossza, a kanyarok száma, a kábel merevsége és az esetleges további vezetékek is.
Több kábel esetén már nagyobb odafigyelés kell
Ha egy Symalen™ védőcsőben több kábel fut, a méretezés összetettebb.
Ilyenkor nem elegendő egyszerűen összeadni a kábelek külső átmérőjét. A kábelek egymáshoz képest helyezkednek el, és a rendelkezésre álló keresztmetszetet sem lehet teljes egészében kihasználni.
Minél több kábel kerül ugyanabba a csőbe, annál fontosabb a megfelelő tartalék.
Hosszú, sok iránytöréssel rendelkező nyomvonalaknál különösen érdemes elkerülni a túl szoros méretezést.
Melyik Symalen™ méretet válasszuk?
A kisebb Symalen™ átmérők kisebb vezetékekhez és kábelkötegekhez, míg a 32, 40, 50 és 63 mm-es változatok nagyobb kábelmennyiséghez lehetnek megfelelőek.
A legfontosabb azonban, hogy ne a kábel mm²-ben megadott keresztmetszetéből próbáljuk közvetlenül kiválasztani a védőcső méretét.
A helyes kiindulópont a kábel tényleges külső átmérője.
Egyszerű példa
Tegyük fel, hogy egy kábel:
- 10 mm² keresztmetszetű;
- a gyártó szerint 8 mm külső átmérőjű;
- egy Symalen™ csőben szeretnénk elhelyezni.
Ebben az esetben már nem azt kell kérdezni, hogy:
„Milyen Symalen cső kell egy 10 mm²-es kábelhez?”
hanem azt, hogy:
„Melyik Symalen™ cső belső átmérője biztosít megfelelő helyet a 8 mm-es külső átmérőjű kábel számára?”
Több kábel esetén ugyanezt az elvet kell követni, csak az összes kábel együttes elhelyezését is figyelembe kell venni.
Ne keverjük össze a külső és belső átmérőt!
Ez az egyik legfontosabb szempont a Symalen™ védőcső kiválasztásánál.
A cső névleges mérete a külső átmérőt jelenti, miközben a kábelek számára rendelkezésre álló helyet a belső átmérőhatározza meg.
A falvastagság ezért szintén fontos műszaki adat.
A megfelelő cső kiválasztásakor mindig a konkrét termék adatlapját érdemes ellenőrizni, nem pedig kizárólag a névleges átmérőből kiindulni.
A túlméretezés sem mindig előny
A másik véglet, amikor minden esetben indokolatlanul nagy védőcsövet választunk.
A nagyobb cső több helyet foglal, magasabb lehet az anyagköltsége, és bizonyos beépítési helyzetekben nehezebb lehet elhelyezni.
A cél ezért nem a lehető legnagyobb cső, hanem az adott kábelezéshez megfelelően méretezett védőcső.
Ha azonban várható későbbi bővítés, a nagyobb méret már kifejezetten előnyös lehet.
Érdemes előre gondolni a későbbi bővítésre
Egy épület elektromos rendszere az évek során változhat. Napelem, elektromosautó-töltő, hőszivattyú, okosotthon-rendszer vagy új adatkábelezés miatt további vezetékekre lehet szükség.
Ha a védőcső megfelelő tartalékot biztosít, a későbbi kábelbehúzás sokkal egyszerűbb lehet.
Nagyobb beruházásoknál ezért érdemes a védőcsövet nem kizárólag a jelenlegi igényekhez, hanem a várható jövőbeni bővítéshez is igazítani.
Miért lehet jó választás a Symalen™?
A Symalen™ rendszer több különböző átmérőben érhető el, ezért a kisebb épületvillamossági feladatoktól a nagyobb kábelkötegekig sokféle alkalmazáshoz megfelelő lehet.
A rendszer alkalmazható többek között falban, padlórétegben és monolit beton szerkezetekben is.
A megfelelő méret kiválasztásával nemcsak a kábelek védelme, hanem a későbbi szerelhetőség is javítható.
Összegzés
A Symalen™ elektromos védőcső kiválasztása azért lehet elsőre megtévesztő, mert a kábeleket és a védőcsöveket eltérő módon méretezik.
A kábeleknél általában a vezető keresztmetszete szerepel mm²-ben, míg a Symalen™ csöveknél a névleges külső átmérőmilliméterben. A két adat ezért közvetlenül nem hasonlítható össze.
A legegyszerűbb megoldás, ha a kábel gyártójának adatlapját keressük meg. Ideális esetben ezen szerepel a teljes, szigeteléssel együtt mért külső kábelátmérő. Ezt már össze lehet vetni a Symalen™ cső belső átmérőjével.
Több kábel, hosszú nyomvonal, sok iránytörés vagy későbbi bővítés esetén további tartalékra is szükség lehet.
A Symalen™ standard méretei között 16, 20, 25, 32, 40, 50 és 63 mm-es változatok találhatók. A konkrét méret kiválasztásánál azonban mindig a termék műszaki adatlapját és a tényleges kábelátmérőt érdemes alapul venni.
Nagyobb projektek, speciális kábelek vagy jelentős mennyiség esetén pedig érdemes közvetlenül a Symalen™ gyártójával egyeztetni. A megfelelő méret már a tervezési szakaszban történő kiválasztása később jelentős időt és szerelési költséget takaríthat meg.
